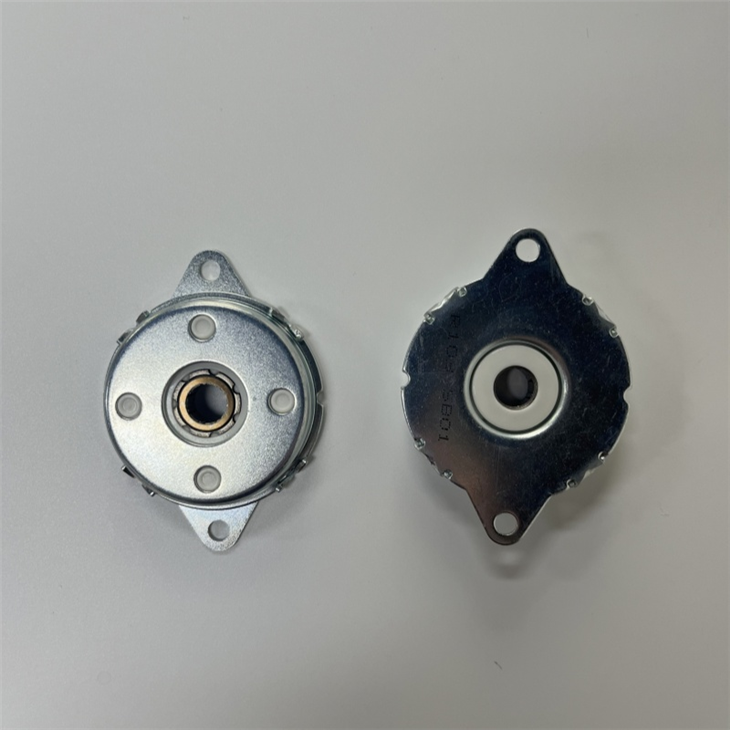

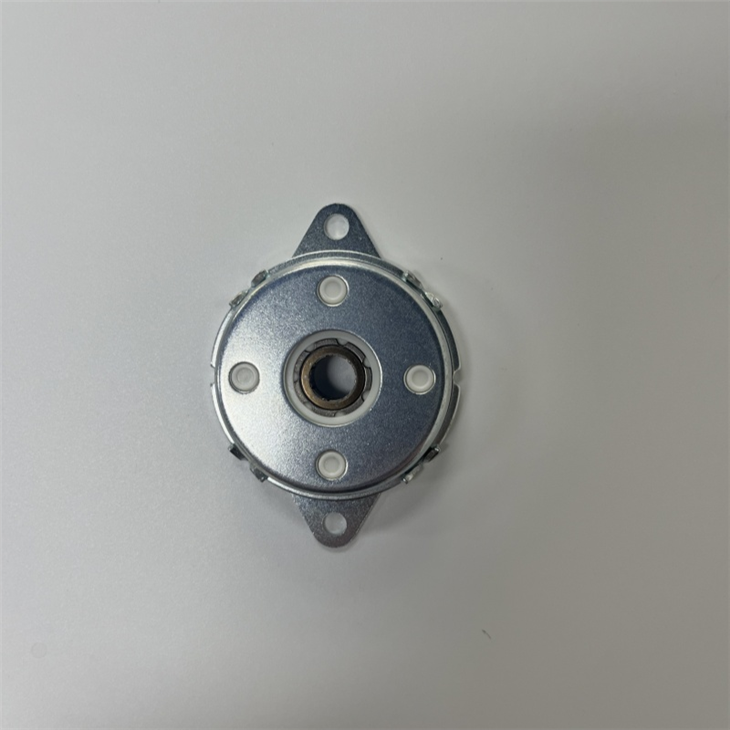

ロータリーディスクダンパーTRD - Q43x6（FDT-47A/FDN-47A）

ディスクダンパーは、ソフト{-閉鎖アプリケーション用に設計された工業コンポーネントであり、流体抵抗を介して動きを遅くし、滑らかな閉鎖を達成し、ノイズを削減し、製品の寿命を延ばし、ユーザーエクスペリエンスを強化することを目指しています。

これは、粘性流体（減衰油）で満たされた内部構造を備えた円形ディスクです。外力がディスクを回転させると、流体は抵抗を生成し、動きを遅くして安定した制御された動きを提供します。

ディスクダンパーは、主に講堂の椅子、映画館の座席、スタジアム席など、さまざまなアームチェアで使用されます。また、広く適用されています医療用ベッド、ICUベッド、配達ベッド、病院のベッドサイドレール、および制御された動きの減速を必要とする製品など。

1。ダンパーは、時計回り、またはカウンター-時計回りの両方向にトルクを生成する場合があります。

2。ダンパー自体には装着されていないため、ダンパーに取り付けられたシャフトに耐軸受があることを確認してください。

3。TRD - Q43x6（FDN-47A）のシャフトを作成する場合は、以下の推奨寸法を参照してください。推奨されるシャフト寸法を使用しないと、シャフトが滑り落ちる場合があります。

4.シャフトをtrd - q43x6（fdn {- 47a）に挿入し、一方向クラッチのアイドリング方向に回転しながらシャフトを挿入します。 （通常の方向からシャフトを押し込まないでください。これにより、ワンウェイクラッチが損傷する可能性があります。）

5。TRD- q43x6l/r（fdt-47a）を使用する場合、指定された角度寸法を備えたシャフトがダンパーシャフトの開口部に挿入されていることを確認してください。ぐらつきシャフトとダンパーシャフトは、蓋を適切に速度停止させない場合があります

閉じるとき。ダンパーの推奨シャフト寸法については、右側の図をご覧ください。

6.連続回転が計画されている場合は、お問い合わせください。
