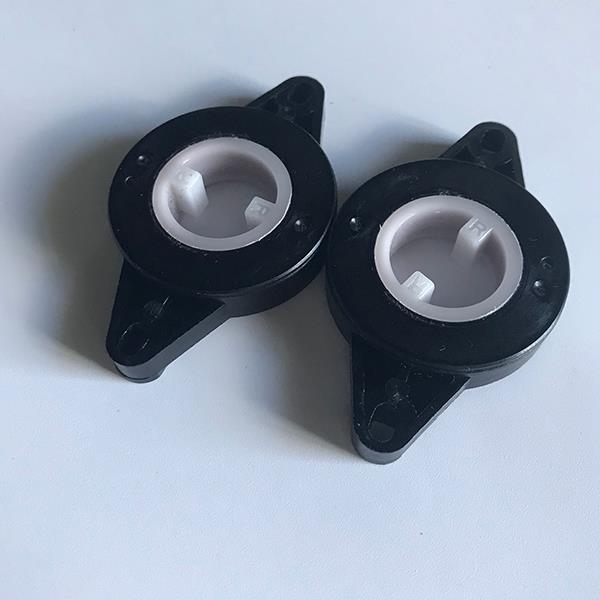

ドアロックに使用されるロータリーディスクダンパー

※
     2.1

ダンピングタイム

ダンピングタイム：1.5±1秒。

1. 試験機：専用工具（ドアロック）の試験

2)。 方法:T=1.5N･m(15kgf･cm)、ドアロックを回し、回転角度が40度のとき、35-0度からの時間をテストします。
3).試験角度:70°→0°
4).テスト温度:23度±2度

2．2

耐久性

1）作動角0.5秒以上

2）油漏れ、破損がないこと

1）耐久性試験条件：

1. 試験機：試験専用機（ドアロック、ハンドル1回転）

2. テスト方法: ドアロックハンドルを閉じた位置から開いた位置まで。 角度は30°±10°で閉位置まで戻ります。

3. トルク：1.5N・m(15kgf・cm)

4. 作動角:0°←→40°

5. 試験頻度 10回/分

6. 試験温度:23度±2度

7. 耐久性:50、000 サイクル

1. 試験後の判断基準

a）作動角：テスト後、ダンパーを室温23度±2度に24時間以上置き、項目2.2に従ってテストし、減衰時間を取得します。
b）外観：外観を判断する

2.3

使用温度範囲

1）-5度：3.0±1.5秒

2）50度：1.5±1.0秒

1. 使用温度試験条件

1. ダンパー所温度：－5度、50度

2. damper place time:>3時間

2. 試験後の判断基準

ダンパーを各温度に置き、その後室温に置き、項目 2.1 に従ってテストします。

2.4

保管温度

1）前段階の減衰時間変化率±30％以内

2）油漏れ、破損がないこと

1. 保存温度試験条件

1. ダンパー保管温度：－20度、60度

2. ダンパー保管時間:72時間

2. 試験後の判断基準

1. 減衰時間、ダンパーを各温度に置き、その後室温に置き、項目 2.1 に従って減衰時間をテストします。

2.5

無負荷トルク

<0.8N･m(6kgf･cm)

1) 回転速度: 1rpm
2) テスト角度: 40 度
2).方法:回転軸を逆転させ、最大トルクをテストします。

2.7

方向

右回りCW（L）

2.8

サイズ

図面を参照してください

2.9

重さ
     8.5g±1g
