ダンパー仕様
商品名：逆トルクダンパー、ベーカリービアードディスプレイスタンドダンパー、ディスプレイスタンドガラス蓋用ダンパー、キャンディーボックス用ダンパーTRD-N1シリーズダンパー
製品モデル：TRD-N1-FL / R103
1.一般
この仕様書は、関連モデルのダンパーの技術的要求事項、試験方法および製品モデルの説明を示し、ダンパーの製造と試験に適用する。
2.テスト要件とテスト方法
項目 | 説明 | 技術的な要求 | 試験方法 |
※ | 減衰時間 | 減衰時間：12.5±7.5秒 | 1）テスト機：テスト専用工具 ２）方法：Ｔ ＝ １Ｎ・ｍ（１０ｋｇｆ・ｃｍ）カウンターポイズ位置を０°にし、リセットする（一度ＯＫ）。 a）カウンターポイズを120°の位置まで引き、作業角度を100〜20度で測定します。 b）横軸の負荷トルク：1N・m（10kgf・cm） c）試験角度：100°→20° 試験温度：23℃±2℃ |
2.2 | 耐久性 | 1）働く角度3秒以上 | 1）耐久性試験条件 |
2.3 | 使用温度範囲 | 1）-5℃：15±9秒 | 1）使用温度テスト条件 a）ダンパー設置温度： - 5℃、50℃ b）ダンパー配置時間：> 3時間 2）試験後の判断基準 ダンパーを各温度に置き、次に室温に置き、項目2.1に従ってそれをテストしなさい |
2.4 | 保管温度 | 1）準備段階での減衰時間変化率が±30％以内 | 1）保管温度テスト条件 a）ダンパー保管温度：－20℃、60℃ b）ダンパー保管時間：72時間 2）試験後の判断基準 a）減衰時間、各温度にダンパーを配置してから室温に入れ、項目2.1に従って減衰時間をテストする 外観：ダンパーの外観を判断します。 |
2.5 | 逆トルク | <> | 1）スピードを回転させる：1rpm |
2.6 | 最大作動角 | 120° | 保証項目2.2耐久作業角度範囲 |
2.7 | サイズ | 図面を見る | |
2.8 | 重量 | 10g±1g | |

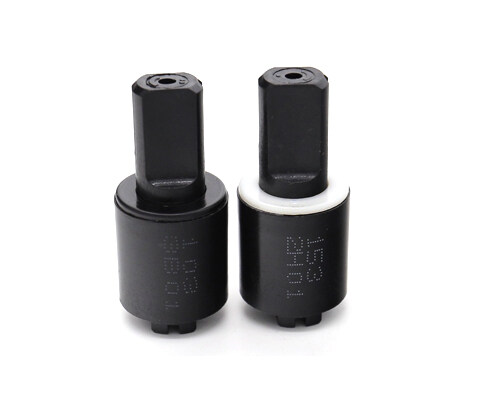

2.9 | 回転 | 白カバー左、黒カバー右 |
3.モデルの説明
型式：TRD-N18-FL / R103
TRD ——Toyouロータリーダンパー
N18 - 優しい
FL103 / FR103 - モデル。
バッチ番号
製造ロット番号：303
2D59
303 - ダンパートルクは4N・m（40kgf・cm）。
2 - 年、1は2011年、2は2012年です……、ect;
D - 月、Aは1月、Bは2月です……、ect;
59 - バッチ番号、01はバッチ1,02、バッチ2……など。 100以上のAが100の場合、Bは110の場合……など。 例135、それはD5です。
